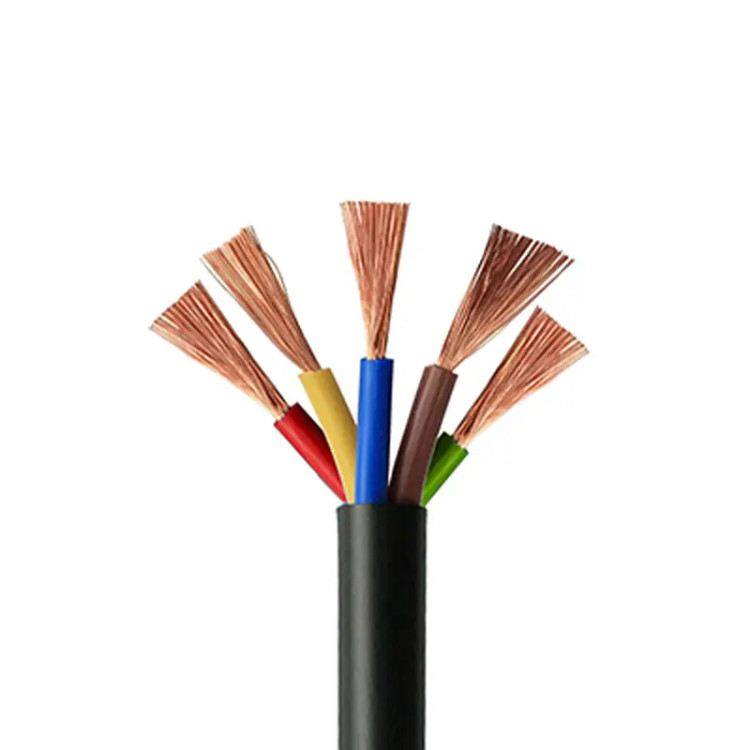

کابل افشان 4×5 بافه گلستان
Golestan Bafeh Sim 4×5 Flexible Cable — 5 Core, 4 mm², 450/750V
گارانتی اصالت و سلامت فیزیک کالا
زمان آماده‌سازی 2 روز کاری
شناسه کالا 71002064
مشخصات
جنس مغزی
مس
سایر توضیحات
دارای روکش PVC, دارای نشان های استاندارد, کیفیت بالا, مناسب برای سیم کشی ساختمان و مصارف عمومی
توضیحات
◆ کابل افشان ۴×۵ بافه گلستان چیست؟
کابل افشان ۴×۵ بافه گلستان، یک کابل برق پنج رشته از نوع افشان (انعطاف‌پذیر) با سطح مقطع ۴ میلی‌متر مربع است که توسط شرکت بافه سیم گلستان تولید می‌شود. بافه سیم گلستان از سال ۱۳۷۴ در شهرستان علی‌آباد کتول فعالیت می‌کند و در سال ۱۳۹۹ به‌عنوان واحد تولیدی نمونه ملی استاندارد ایران معرفی شده است[reference:0]. این کابل با هادی مسی خالص آنیل‌شده کلاس ۵، عایق و روکش PVC و ولتاژ نامی ۴۵۰/۷۵۰ ولت، برای انتقال جریان‌های بالاتر در سیستم‌های برق‌رسانی صنعتی و ساختمانی طراحی شده است.
◇ مشخصات فنی کلیدی
| مشخصه | مقدار |
|---|---|
| برند | بافه سیم گلستان |
| نوع کابل | افشان (انعطاف‌پذیر) |
| تعداد رشته | ۵ رشته (۳ فاز + نول + ارت) |
| سطح مقطع | ۴ میلی‌متر مربع |
| جنس هادی | مس خالص آنیل‌شده کلاس ۵ |
| جنس عایق | PVC نوع C |
| جنس روکش | PVC |
| ضخامت عایق | حدود ۰.۸ میلی‌متر |
| ولتاژ نامی | ۴۵۰/۷۵۰ ولت |
| حداکثر مقاومت DC | حدود ۴.۹۵ اهم بر کیلومتر در ۲۰ درجه سلسیوس |
| استاندارد | IEC 60227-3 و INSO 607-3 |
| نوع فروش | متری |
برخی از مشخصات مانند قطر خارجی دقیق، وزن هر متر و رنگ‌بندی رشته‌ها ممکن است بین نسخه‌های مختلف متفاوت باشد. تأیید نهایی این موارد نیازمند بررسی از روی برچسب یا کاتالوگ محصول است.
◇ کاربردهای اصلی کابل افشان ۴×۵ بافه گلستان
- تابلوهای برق: سیم‌کشی داخلی تابلوهای توزیع و کابینت‌های برق صنعتی و نیمه‌صنعتی.
- موتورهای سه‌فاز: تغذیه موتورهای الکتریکی با توان متوسط و سیستم‌های سه‌فاز سبک.
- تجهیزات صنعتی: اتصال ماشین‌آلات و تجهیزات کارگاهی در محیط‌های صنعتی.
- کولر گازی ایستاده: مناسب برای برق‌رسانی به کولرهای گازی سنگین و پکیج‌ها.
- سیم‌کشی ساختمانی: استفاده در مسیرهای داخل لوله، سینی کابل و کانال با رعایت ضوابط.
- پروژه‌های عمرانی: مناسب برای تأسیسات برق ساختمان‌های مسکونی، اداری و تجاری.
◇ ساختار کابل افشان ۴×۵ چگونه است؟
این کابل از ۵ رشته هادی مسی افشان تشکیل شده است. هر رشته از تعداد زیادی سیم نازک مسی ساخته شده که به هم تابیده شده‌اند و همین ساختار، انعطاف‌پذیری بالایی به کابل می‌دهد. سه رشته برای انتقال فاز، یک رشته برای نول و یک رشته برای اتصال زمین (ارت) استفاده می‌شود. هادی‌ها با عایق PVC نوع C پوشانده شده‌اند و در نهایت، تمام رشته‌ها با یک روکش PVC بیرونی محافظت می‌شوند. عایق PVC استفاده‌شده دارای ویژگی Flame Retardant بر اساس آزمون IEC 60332-1 است[reference:1].
◇ کابل افشان ۴×۵ برای چه پروژه‌هایی مناسب است؟
اگر به دنبال کابلی هستید که بتواند جریان برق را در یک سیستم سه‌فاز با توان متوسط انتقال دهد و در عین حال انعطاف‌پذیری مناسبی برای عبور از مسیرهای پیچیده داشته باشد، کابل افشان ۴×۵ بافه گلستان گزینه مناسبی است. این کابل برای پروژه‌های صنعتی، کارگاهی و تجاری که به انتقال جریان پایدار نیاز دارند طراحی شده است[reference:2].
◇ استانداردها و ایمنی
کابل افشان ۴×۵ بافه گلستان مطابق استانداردهای IEC 60227-3 و INSO 607-3 تولید می‌شود[reference:3]. حداکثر مقاومت الکتریکی DC مجاز این رسانا حدود ۴.۹۵ اهم بر کیلومتر در دمای ۲۰ درجه سلسیوس است. کد این کابل در استاندارد اروپا H07V-K، در استاندارد آلمان NYAF و در استاندارد ایران ۰۲ (۶۰۷) است[reference:4].
نکات ایمنی مهم:
- استفاده از کابل افشان در سیم‌کشی برق ساختمان بدون نصب سرسیم مجاز نیست؛ نصب سرسیم گلویی الزامی است تا سر کابل به شکل مفتولی درآید.
- کابل باید در مسیرهایی نصب شود که در معرض آسیب مکانیکی مستقیم قرار نگیرد.
- رعایت رنگ‌بندی استاندارد: سیم ارت زرد یا زرد با نوار سبز، سیم نول آبی، سیم فاز مشکی، قهوه‌ای یا قرمز.
- استفاده از محافظ ولتاژ در پروژه‌های صنعتی توصیه می‌شود.
نقد و بررسی
◆ مزایای کابل افشان ۴×۵ بافه گلستان
- انعطاف‌پذیری بالا: ساختار افشان کلاس ۵، نصب در مسیرهای پیچیده، لوله‌کشی و تابلو برق را آسان می‌کند.
- هادی مسی خالص آنیل‌شده: رسانایی مناسب و مقاومت پایین در برابر جریان الکتریکی.
- عایق و روکش PVC مقاوم: عایق PVC نوع C با ویژگی Flame Retardant، ایمنی بیشتری در برابر حریق فراهم می‌کند.
- ولتاژ نامی مناسب: ۴۵۰/۷۵۰ ولت برای اکثر کاربردهای صنعتی و ساختمانی کافی است.
- برند باسابقه: بافه سیم گلستان از سال ۱۳۷۴ فعالیت دارد و در سال ۱۳۹۹ به‌عنوان واحد تولیدی نمونه ملی استاندارد ایران شناخته شده است[reference:5].
- خرید متری: امکان خرید به مقدار دلخواه، مناسب برای پروژه‌های کوچک و بزرگ.
◆ محدودیت‌ها و نکات قابل توجه
- نیاز به سرسیم: استفاده از کابل افشان در سیم‌کشی ثابت بدون سرسیم مجاز نیست و نصب سرسیم الزامی است.
- عدم تناسب برای همه محیط‌ها: این کابل برای محیط‌های خشک طراحی شده و برای محیط‌های مرطوب یا دارای خطر حریق/دود سمی باید از رده‌های بدون هالوژن استفاده شود.
- عدم تأیید برخی مشخصات: قطر خارجی دقیق، وزن هر متر و رنگ‌بندی رشته‌ها ممکن است بین نسخه‌ها متفاوت باشد و نیازمند تأیید از روی محصول است.
- نیاز به توجه در انتخاب مقطع: برای پروژه‌هایی که جریان نزدیک به حد مجاز دارند، انتخاب کابل با مقطع بالاتر ایمن‌تر است.
◆ مناسب برای چه کاربردی است؟
- تابلوهای برق و کابینت‌های توزیع صنعتی
- موتورهای الکتریکی سه‌فاز با توان متوسط
- کولر گازی ایستاده و پکیج
- تجهیزات صنعتی و کارگاهی
- پروژه‌های ساختمانی و عمرانی
◆ مناسب برای چه کاربردی نیست؟
- محیط‌های مرطوب بدون حفاظت اضافی
- مسیرهایی که در معرض آسیب مکانیکی مستقیم قرار دارند
- محیط‌های نیازمند عایق بدون هالوژن
◆ نکات انتخاب
هنگام خرید کابل افشان ۴×۵ بافه گلستان، به اصالت محصول و برند سازنده توجه کنید. برای پروژه‌هایی که به جریان بالاتری نیاز دارند، می‌توان از کابل با مقطع بالاتر مانند ۴×۶ استفاده کرد. همچنین در صورت نیاز به کابل با تعداد رشته بیشتر یا کمتر، مدل‌های ۴×۴ یا ۴×۶ همین برند موجود است. پیش از خرید، حتماً نیاز پروژه را با مشخصات کابل مقایسه کنید.
