سیم افشان 6 خیام

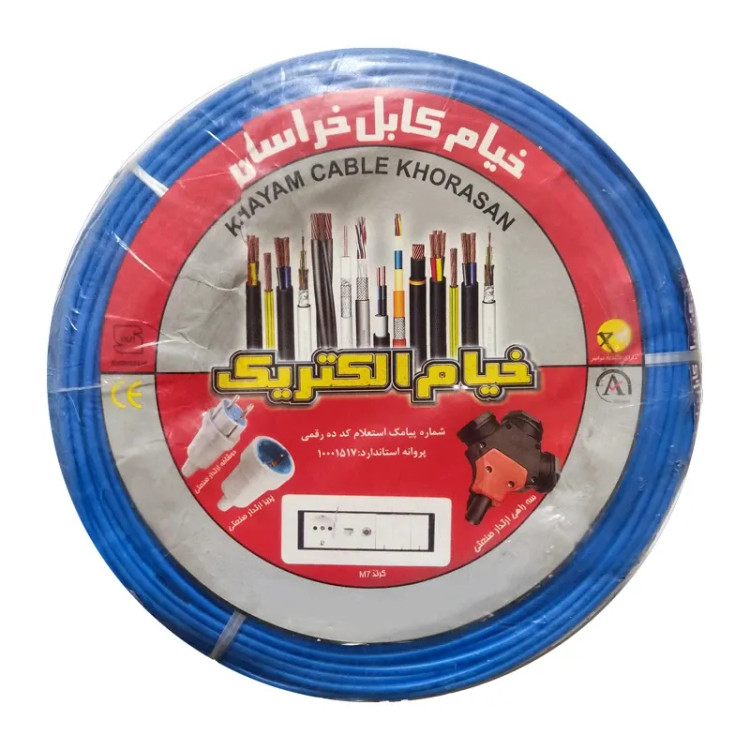

◆ سیم افشان ۶ خیام الکتریک چیست؟

سیم افشان ۶ خیام الکتریک یک سیم تک‌رشته از نوع NYAF با سطح مقطع ۶ میلی‌متر مربع است که با هادی مسی آنیل‌شده (افشان کلاس ۵) و عایق PVC تولید می‌شود. این محصول در دسته سیم‌های نصب ثابت قرار می‌گیرد و برای استفاده در محیط‌های خشک، داخل لوله، زیر گچ و تابلوهای برق طراحی شده است.

◇ مشخصات فنی کلیدی

| مشخصه | مقدار |
|---|---|
| مدل | NYAF (افشان) |
| سطح مقطع | ۶ میلی‌متر مربع (۶×۱) |
| تعداد رشته | تک‌رشته |
| جنس هادی | مس آنیل‌شده، افشان کلاس ۵ |
| جنس عایق | PVC |
| ولتاژ نامی | ۴۵۰/۷۵۰ ولت |
| ضخامت عایق | حدود ۰.۸ میلی‌متر |
| قطر میانگین خارجی | حدود ۴.۸ تا ۵.۳ میلی‌متر |

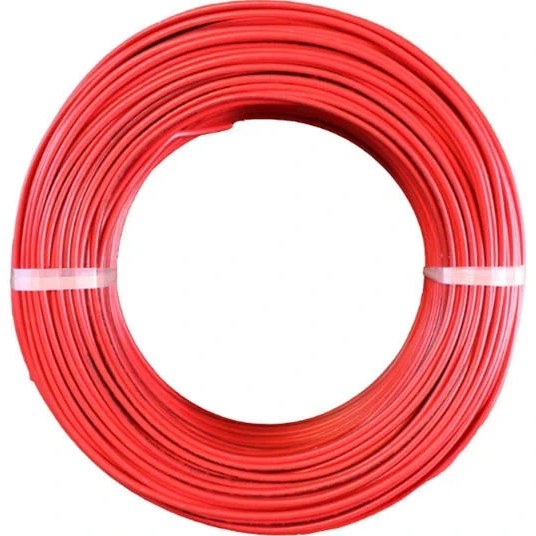

| بسته‌بندی | کلاف ۱۰۰ متری |

برخی منابع، تعداد تارهای مسی این سیم را ۸۴ تار با قطر هر تار ۰.۳ میلی‌متر گزارش کرده‌اند، اما این جزئیات ممکن است بین تولیدکنندگان مختلف متفاوت باشد و تأیید نهایی آن نیازمند بررسی از روی برچسب یا کاتالوگ محصول است.

◇ کاربردهای اصلی سیم افشان ۶ خیام

- سیم‌کشی داخلی ساختمان: مناسب برای مسیرهای داخل لوله، زیر گچ و داکت در محیط‌های خشک.
- تابلوهای برق: استفاده در تابلوهای توزیع، کابینت‌های برق و اتصالات داخلی ماشین‌آلات.
- سیستم ارتینگ: قابل استفاده برای اجرای سیستم اتصال زمین و ارتینگ، با رعایت رنگ‌بندی استاندارد (زرد/سبز).
- تغذیه مصرف‌کننده‌های تک‌فاز: مناسب برای پمپ‌های خانگی کوچک، فن‌کوئل‌ها و رایزرهای روشنایی.

◇ جریان مجاز و نکات انتخاب

جریان مجاز سیم افشان ۶ میلی‌متر مربع بسته به روش نصب متفاوت است. طبق جداول مرجع، این سیم در فضای آزاد حدود ۳۴ آمپر و داخل لوله/دیوار حدود ۳۱ تا ۳۴ آمپر تحمل می‌کند. برخی منابع صنعتی جریان مجاز تقریبی ۳۲ آمپر را نیز برای این سطح مقطع ذکر کرده‌اند.

برای انتخاب صحیح، عواملی مانند روش نصب (لوله، سینی، هوای آزاد)، دمای محیط، طول مسیر و نوع مصرف‌کننده (موتوری یا مقاومتی) باید در نظر گرفته شوند. برای طراحی نهایی، مراجعه به جداول استاندارد و اعمال ضرایب کاهشی توصیه می‌شود.

◇ استانداردها و ایمنی

سیم افشان NYAF معادل رده H07V-K (EN 50525-2-31) با هادی مس افشان کلاس ۵ و ولتاژ آزمون معمولاً ۲.۵ کیلوولت است. استانداردهای رایج این نوع سیم شامل IEC 60227-5 و ISIRI 60742 می‌شود.

نکات ایمنی مهم:
- استفاده از سیم افشان در سیم‌کشی برق ساختمان بدون نصب سرسیم مجاز نیست؛ سرسیم گلویی الزامی است تا سر سیم به شکل مفتولی درآید.
- حداقل شعاع خمش در نصب ثابت حدود ۴ برابر قطر خارجی سیم است (برای این سایز حدود ۲۰ میلی‌متر به بالا).
- رنگ‌بندی استاندارد: سیم ارت زرد یا زرد با نوار سبز، سیم نول آبی، سیم فاز سیاه، قرمز یا قهوه‌ای.
