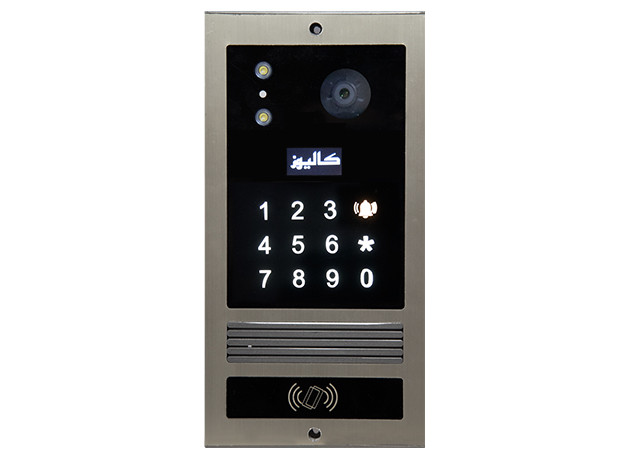

پنل کدینگ کالیوز مدل نگار CU-C30G-C

پنل کدینگ کالیوز مدل نگار CU-C30G-C یک پنل تصویری دیجیتال برای ساختمان‌های چندواحدی است که به‌جای استفاده از تعداد زیادی شاسی مجزا، امکان تماس با واحدها را از طریق صفحه‌کلید کدینگ فراهم می‌کند.

این مدل برای ساختمان‌های بزرگ طراحی شده و طبق دفترچه راهنمای پنل کدینگ نگار، قابلیت مدیریت حداکثر 120 واحد را دارد.

مشخصات اصلی محصول:

• برند: کالیوز (Callus)
• سری: نگار (Negar)
• مدل: CU-C30G-C
• نوع محصول: پنل آیفون تصویری کدینگ
• حداکثر ظرفیت: 120 واحد
• نوع صفحه‌کلید: لمسی
• نوع نمایشگر: OLED
• منوی دستگاه: فارسی
• نمایش راهنمای فارسی برای مراجعه‌کنندگان
• قابلیت باز کردن درب با رمز: دارد
• قابلیت استفاده از کارت یا تگ: دارد
• کارت‌خوان داخلی: دارد
• قابلیت تماس مستقیم با نگهبانی: دارد
• سازگار با مانیتورهای آنالوگ 4 سیمه و 5 سیمه
• دارای دوربین
• دارای LED دید در شب
• امکان تنظیم زاویه دوربین
• دارای میکروفون و بلندگو
• ارتباط با دیکدرهای سیستم کدینگ
• تغذیه پنل: 12 ولت AC
• سیستم ارتباط با دیکدر: شامل خطوط صوت، تصویر، تغذیه و دیتا
• دیکدر مورد استفاده: 24 کاناله

پنل کدینگ چیست؟

در پنل‌های معمولی چندواحدی برای هر واحد یک کلید تماس جداگانه وجود دارد.

در سیستم کدینگ، مراجعه‌کننده شماره واحد را روی صفحه‌کلید وارد می‌کند و سپس فرمان تماس را می‌دهد.

این روش برای ساختمان‌های پرواحد مزیت مهمی دارد، زیرا دیگر لازم نیست برای هر واحد یک شاسی فیزیکی جداگانه روی پنل نصب شود.

CU-C30G-C تا چند واحد را پشتیبانی می‌کند؟

طبق دفترچه راهنمای خود مدل CU-C30G-C، این پنل قابلیت استفاده برای حداکثر 120 واحد را دارد.

سیستم از دیکدرهای 24 کاناله استفاده می‌کند.

هر دیکدر دارای 24 خروجی زنگ است و دیکدرهای بیشتر برای افزایش تعداد واحدها به سیستم اضافه می‌شوند.

برای نمونه:

• دیکدر اول: واحدهای 1 تا 24
• دیکدر دوم: واحدهای 25 تا 48
• دیکدر سوم: واحدهای 49 تا 72
• دیکدر چهارم: واحدهای 73 تا 96
• دیکدر پنجم: واحدهای 97 تا 120

آیا شماره واحدها قابل تغییر هستند؟

بله.

یکی از امکانات مهم این سیستم این است که شماره‌های پیش‌فرض خروجی دیکدرها را می‌توان به شماره واحد دلخواه تغییر داد.

برای مثال می‌توان خروجی مربوط به واحد 1 را به شماره 101 اختصاص داد.

این قابلیت برای ساختمان‌هایی که شماره واحدها به شکل 101، 102، 201 و مانند آن هستند بسیار کاربردی است.

آیا برای تماس نیاز به کددهی پیچیده دارد؟

طبق دفترچه دستگاه، پنل به‌صورت پیش‌فرض بدون نیاز به کددهی پیچیده قابل استفاده است و در صورت نیاز امکان تغییر شماره واحدها وجود دارد.

این موضوع راه‌اندازی اولیه سیستم را ساده‌تر می‌کند.

صفحه نمایش OLED چه کاربردی دارد؟

پنل CU-C30G-C دارای نمایشگر OLED است.

روی این نمایشگر اطلاعاتی مانند شماره واردشده، راهنمای فارسی و وضعیت تماس نمایش داده می‌شود.

در حالت آماده‌به‌کار نیز پنل می‌تواند لوگوی کالیوز را نمایش دهد.

صفحه‌کلید لمسی

این مدل از صفحه‌کلید لمسی استفاده می‌کند.

مراجعه‌کننده شماره واحد را وارد کرده و سپس کلید تماس را لمس می‌کند تا ارتباط با واحد موردنظر برقرار شود.

آیا درب با رمز باز می‌شود؟

بله.

CU-C30G-C قابلیت تعریف رمز ورود دارد و کاربر مجاز می‌تواند بدون تماس با واحد، با استفاده از رمز درب را باز کند.

رمز دربازکن و رمز مدیریت دستگاه قابل تغییر هستند.

آیا پنل تگ یا کارت دارد؟

بله.

در دفترچه همین مدل، کارت‌خوان و ماژول کارت‌خوان به‌عنوان اجزای پنل ذکر شده‌اند.

بنابراین ساکنان می‌توانند با کارت یا تگ تعریف‌شده، درب ورودی را باز کنند.

سیستم امکان افزودن و حذف تگ‌ها را نیز فراهم می‌کند.

آیا تماس با نگهبانی دارد؟

بله.

امکان تعریف یک واحد به‌عنوان نگهبانی وجود دارد و مراجعه‌کننده می‌تواند از طریق پنل مستقیماً با نگهبان تماس برقرار کند.

این قابلیت برای مجتمع‌های مسکونی و اداری بزرگ بسیار کاربردی است.

آیا با مانیتورهای 4 و 5 سیمه کار می‌کند؟

بله.

طبق دفترچه رسمی CU-C30G-C، این پنل قابلیت استفاده با مانیتورهای آنالوگ معمولی 4 سیمه و 5 سیمه را دارد.

این ویژگی در پروژه‌های بازسازی نیز اهمیت دارد، زیرا ممکن است امکان استفاده از بخشی از زیرساخت قبلی وجود داشته باشد.

دیکدر 24 کاناله چیست؟

در سیستم کدینگ نگار، دیکدر وظیفه توزیع تماس‌ها بین واحدها را بر عهده دارد.

هر دیکدر دارای:

• یک ورودی ارتباط با پنل
• خروجی ارتباط برای اتصال به دیکدر بعدی
• 24 خروجی زنگ برای واحدها

است.

به همین دلیل ظرفیت سیستم را می‌توان به‌صورت مرحله‌ای افزایش داد.

آیا سیستم به سوئیچر خارجی نیاز دارد؟

در روش سیم‌کشی مشترک، برای تعداد محدود واحدها می‌توان بدون سوئیچر خارجی کار کرد.

در دفترچه دستگاه توصیه شده است برای جلوگیری از افت صدا و تصویر، سیم‌کشی مشترک بدون سوئیچر حداکثر برای حدود 6 واحد استفاده شود.

برای پروژه‌های بزرگ‌تر، استفاده از سوئیچر خارجی 4 یا 6 پورت می‌تواند برای توزیع مستقل خطوط مانیتورها مناسب‌تر باشد.

CU-C30G-C برای چه ساختمان‌هایی مناسب است؟

• برج‌های مسکونی
• مجتمع‌های چندواحدی
• ساختمان‌های اداری بزرگ
• مجتمع تجاری
• ساختمان‌های دارای نگهبانی
• پروژه‌های 24، 48، 72، 96 و تا 120 واحد
• ساختمان‌هایی که ورود با رمز یا تگ نیاز دارند

مزیت پنل کدینگ نسبت به پنل شاسی‌دار چیست؟

مهم‌ترین مزایا:

• حذف تعداد زیاد شاسی‌های فیزیکی
• ظاهر مرتب‌تر ورودی ساختمان
• امکان پشتیبانی تا 120 واحد
• شماره‌گیری مستقیم واحد
• امکان تغییر شماره واحدها
• باز کردن درب با رمز
• باز کردن درب با تگ یا کارت
• ارتباط مستقیم با نگهبانی
• توسعه سیستم با دیکدرهای 24 کاناله

مشخصات فنی خلاصه:

• Brand: Callus
• Series: Negar
• Model: CU-C30G-C
• Type: Coding Video Door Phone Panel
• Max Units: 120
• Display: OLED
• Keypad: Touch
• Language: Persian Menu
• RFID/Card Access: دارد
• Password Door Unlock: دارد
• Guard Call: دارد
• 4-Wire Monitor Support: دارد
• 5-Wire Monitor Support: دارد
• Decoder: 24-Channel
• Panel Supply: 12V AC
• Night Vision LED: دارد

ابعاد دقیق بدنه، رزولوشن عددی دوربین و درجه حفاظت IP برای همین کد CU-C30G-C را در دفترچه‌ای که بررسی کردم به‌صورت عددی پیدا نکردم؛ بنابراین این مشخصات بدون مدرک به محصول اضافه نشده‌اند.

جمع‌بندی فنی

پنل کدینگ کالیوز مدل نگار CU-C30G-C یک پنل تصویری کدینگ برای ساختمان‌های حداکثر 120 واحدی است که صفحه‌کلید لمسی و نمایشگر OLED دارد و امکان تماس با واحدها از طریق وارد کردن شماره را فراهم می‌کند.

باز کردن درب با رمز یا تگ، منوی فارسی، تماس مستقیم با نگهبانی، پشتیبانی از مانیتورهای 4 و 5 سیمه و توسعه سیستم با دیکدرهای 24 کاناله، این مدل را به گزینه‌ای مناسب برای مجتمع‌های بزرگ مسکونی و اداری تبدیل کرده است.
