سیم ارت 6 سیمیا

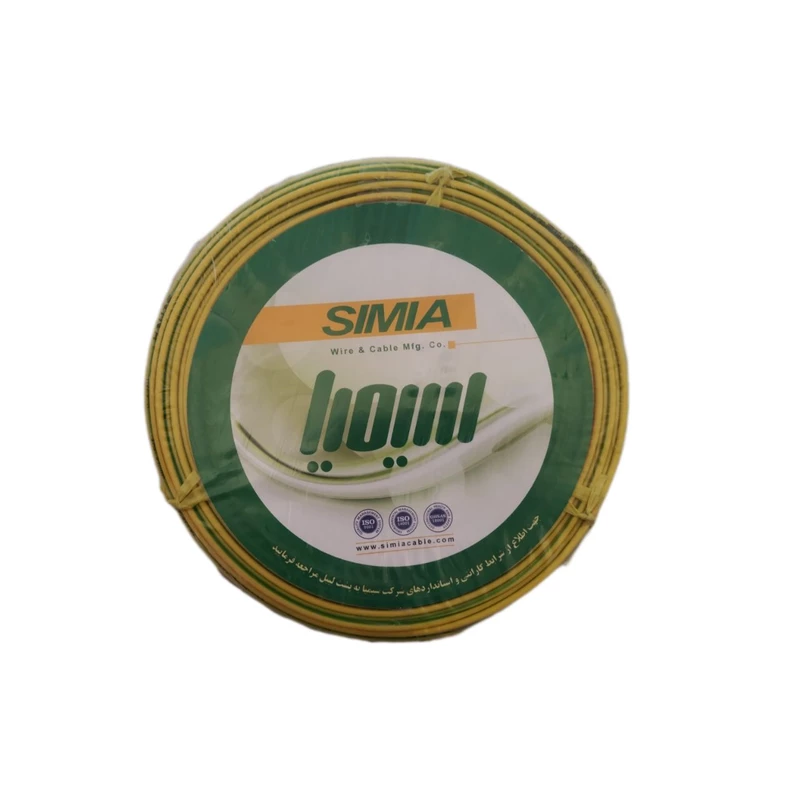

سیم ارت 6 سیمیا یک سیم برق با سطح مقطع نامی 6 میلی‌متر مربع است که برای اجرای هادی حفاظتی و اتصال زمین در تأسیسات الکتریکی مورد استفاده قرار می‌گیرد. وظیفه اصلی سیم ارت ایجاد مسیر مناسب برای اتصال تجهیزات و بخش‌های موردنیاز سیستم برق به شبکه زمین است و به همین دلیل انتخاب سطح مقطع مناسب و اجرای صحیح آن از بخش‌های مهم ایمنی تأسیسات الکتریکی محسوب می‌شود.

این محصول از تولیدات سیمیا بوده و سطح مقطع 6 میلی‌متر مربع آن باعث می‌شود برای کاربردهایی که براساس طراحی و محاسبات تأسیسات به هادی ارت با این سطح مقطع نیاز دارند قابل استفاده باشد.

سطح مقطع 6 میلی‌متر مربع

عدد 6 در نام سیم ارت 6 سیمیا به سطح مقطع نامی هادی اشاره دارد و به معنی قطر 6 میلی‌متر نیست.

سطح مقطع هادی یکی از مشخصات اصلی سیم برق است و در انتخاب سیم ارت نیز باید متناسب با طراحی سیستم الکتریکی، سطح مقطع سایر هادی‌ها و الزامات حفاظتی پروژه در نظر گرفته شود.

بنابراین انتخاب سیم ارت 6 نباید صرفاً براساس اندازه ظاهری سیم انجام شود.

مشخصاتی که می‌توانیم برای محصول استفاده کنیم عبارت‌اند از:

• سطح مقطع: ۶ میلی‌متر مربع
• ساختار: 1×6
• نوع سیم: افشان / NYAF
• هادی: مس آنیل‌شده، کلاس ۵
• تعداد رشته‌های هادی: حدود ۸۵ تار مسی
• قطر هر تار مسی: حدود ۰٫۲۸۲ میلی‌متر
• قطر خارجی سیم: حدود ۴٫۸ میلی‌متر
• ضخامت عایق: حدود ۰٫۸ میلی‌متر
• جنس عایق: PVC
• ولتاژ نامی: ۴۵۰/۷۵۰ ولت
• مقاومت هادی در ۲۰ درجه: حداکثر حدود ۳٫۳ اهم بر کیلومتر
• حداکثر دمای کاری: حدود ۷۰ درجه سانتی‌گراد
• حداکثر دمای اتصال کوتاه: حدود ۱۶۰ درجه سانتی‌گراد
• متراژ کلاف: ۱۰۰ متر
• وزن تقریبی کلاف ۱۰۰ متری: ۶٫۵ کیلوگرم
• رنگ مخصوص ارت: زرد-سبز
• استانداردها: IEC 60227-3 و IEC 60332-1؛

کاربرد در سیستم اتصال زمین

سیم ارت بخشی از سیستم حفاظتی تأسیسات الکتریکی است. در یک سیستم استاندارد، هادی حفاظتی برای ایجاد پیوستگی الکتریکی میان بخش‌های موردنیاز و سیستم اتصال زمین به کار می‌رود.

هدف از اجرای صحیح سیستم ارت، کمک به عملکرد مناسب سیستم حفاظتی در شرایط خطای الکتریکی است.

عملکرد مؤثر سیم ارت تنها به خود سیم وابسته نیست و طراحی صحیح سیستم زمین، کیفیت اتصالات و تجهیزات حفاظتی مدار نیز اهمیت دارند.

مناسب برای تأسیسات ساختمانی و پروژه‌های برق

سیم ارت با سطح مقطع 6 میلی‌متر مربع می‌تواند در پروژه‌های ساختمانی، تابلوهای برق و سایر تأسیسات متناسب با طراحی پروژه مورد استفاده قرار گیرد.

انتخاب نهایی سطح مقطع باید براساس الزامات فنی همان مدار انجام شود و نمی‌توان یک سطح مقطع ثابت را برای تمام سیستم‌های ارت مناسب دانست.

اهمیت هادی مسی

در سیم‌های برق، کیفیت هادی یکی از عوامل مؤثر بر عملکرد الکتریکی محصول است. هنگام خرید سیم ارت 6 سیمیا بهتر است علاوه بر نام برند و سطح مقطع، مشخصات درج‌شده روی حلقه یا بسته‌بندی محصول نیز بررسی شود.

اصالت محصول، سطح مقطع واقعی، مشخصات هادی و استانداردهای درج‌شده توسط سازنده از موارد مهم هنگام انتخاب سیم برق هستند.

رنگ سیم ارت

در تأسیسات الکتریکی، هادی حفاظتی با رنگ‌بندی مشخص از سایر سیم‌های مدار متمایز می‌شود. رعایت رنگ‌بندی استاندارد باعث می‌شود هادی حفاظتی هنگام نصب، تعمیر و بررسی تأسیسات به‌سادگی قابل شناسایی باشد.

در هنگام خرید نیز باید رنگ و مشخصات محصول با کاربرد موردنظر تطبیق داده شود.

تفاوت سیم 6 با قطر 6 میلی‌متر

یکی از اشتباهات رایج هنگام خرید سیم، اشتباه گرفتن سطح مقطع و قطر است.

عبارت «سیم 6» معمولاً به سیم با سطح مقطع نامی 6 میلی‌متر مربع اشاره می‌کند و به این معنی نیست که قطر هادی یا قطر خارجی سیم دقیقاً 6 میلی‌متر است.

قطر واقعی هادی و قطر نهایی سیم به ساختمان هادی و ضخامت عایق بستگی دارد.

انتخاب سیم ارت مناسب

سطح مقطع سیم ارت باید براساس مشخصات تأسیسات انتخاب شود. نوع مدار، سطح مقطع هادی‌های اصلی، سیستم حفاظتی و الزامات پروژه از عواملی هستند که در انتخاب هادی حفاظتی تأثیر دارند.

بنابراین اگر در نقشه یا مشخصات فنی پروژه سیم ارت 6 میلی‌متر مربع تعیین شده باشد، محصولی با همین سطح مقطع نامی باید انتخاب شود.

اهمیت اجرای صحیح

حتی استفاده از سیم باکیفیت نیز در صورت اتصال نامناسب نمی‌تواند عملکرد مورد انتظار سیستم حفاظتی را تضمین کند.

اتصالات سیستم ارت باید مطابق اصول فنی اجرا شوند و برای پروژه‌های ساختمانی و تابلو برق، اجرا و بررسی سیستم اتصال زمین باید توسط فرد متخصص انجام شود.

جمع‌بندی

سیم ارت 6 سیمیا یک سیم با سطح مقطع نامی 6 میلی‌متر مربع برای استفاده به‌عنوان هادی حفاظتی در تأسیسات الکتریکی است.

سطح مقطع 6 میلی‌متر مربع، کاربرد در سیستم اتصال زمین و تولید توسط برند سیمیا از مشخصات اصلی این محصول هستند. این سیم می‌تواند در پروژه‌هایی مورد استفاده قرار گیرد که براساس طراحی و محاسبات فنی، هادی حفاظتی با سطح مقطع 6 میلی‌متر مربع موردنیاز است.

مشخصات کلیدی:
برند: سیمیا
نوع محصول: سیم ارت / هادی حفاظتی
سطح مقطع نامی: 6 میلی‌متر مربع
کاربرد: سیستم اتصال زمین و هادی حفاظتی تأسیسات الکتریکی
